Projet BEETLE 2010

[barracuda777]

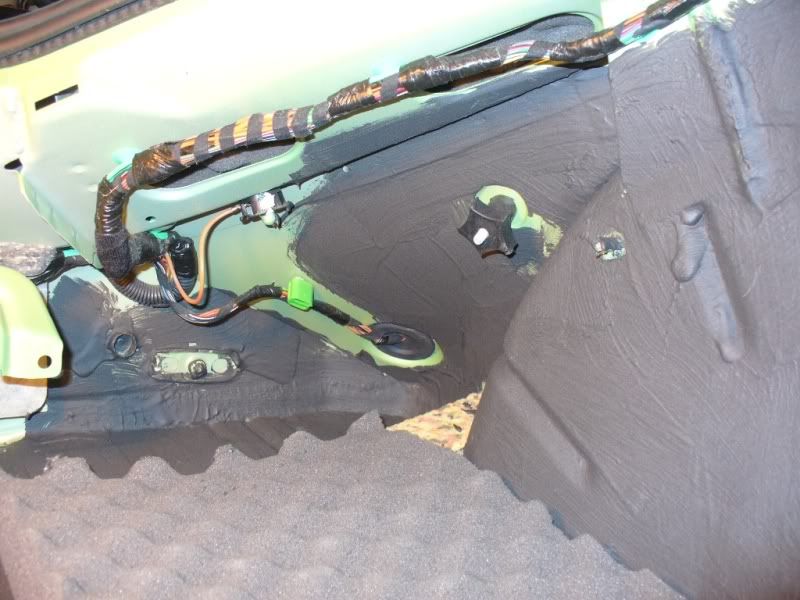

Bon, ouf, enfin ça ressemble a une caisse de nouveau il était temps






En même temps, je continue a fourrer le Beet comme une peluche avec de la mousse acoustique







Le coffre idem





Le toit etc etc,.... enfin toute la caisse est rembourré, si je tombe a la flotte, j´imagine l´éponge

[nicoto]

ouah le taff sur l'insonorisation.

merci beaucoup pour ton reportage , çà permettra à beaucoup, moi le premier, à se lancer dans une bonne insonorisation.
vivement la suite.

[bastenix]

excellent ce produit, on dirait un peu le rubson toiture "noir" que j'ai mis dans mon caisson : applicable au pinceau, pas d'odeur, elastique et "mat" acoustiquement parlant après 24h. Par contre c'est pas l'même prix...

[barracuda777]

Un petit peu de cablage maintenant. Après m´être battu pendant une heure minimum avec le cable de 50mm2, j´ai eu gain de cause, c´est a dire que j´ai réussi a le caser le fumier.

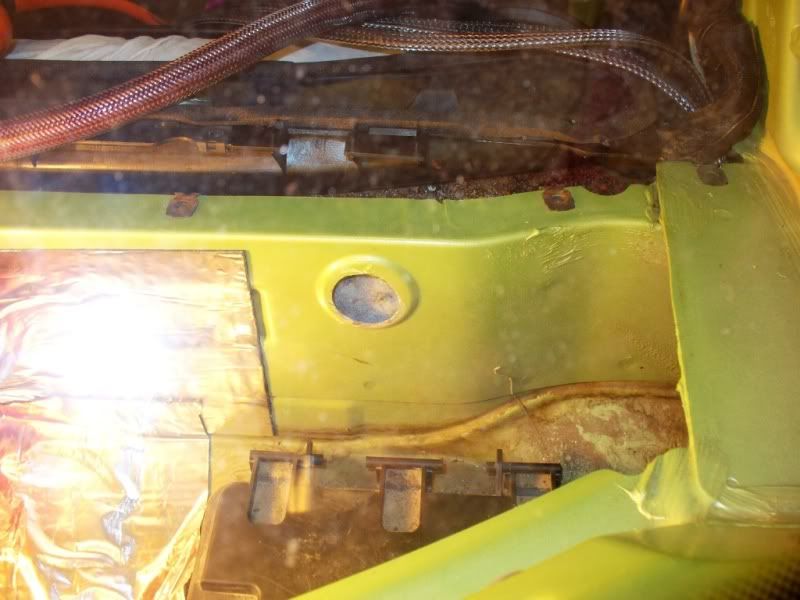

J´ai profité d´un trou existant pour passer le câble vers le cofiot


Juste un peu de burinage pour l´ouvrir et que rentre le presse étoupe


Voila, reste juste a mettre le câble..... pfff quelle galère, l´espace est très restreint entre la tôle pare-feu et le tableau de bord




J´en passe sur le passage en lui même du cable dans tour l´habitacle attaché de même que tout les câbles de divers type, soit chaque 20 cm maximum.

[barracuda777]

Préparatifs des connexions diverses avec finition comme il se doit. En premier sur le HU. Un véritable cirque de fils





Une fois finis le harnais






Les sorties RCA balancées, entré et sortie digital, E-com, sortie directe et mini jack avec finition correcte





Au passage masse du toradio

[Ludobrev]

[quotemsg=24214,34,15586]Un petit peu de cablage maintenant. Après m´être battu pendant une heure minimum avec le cable de 50mm2, j´ai eu gain de cause, c´est a dire que j´ai réussi a le caser le fumier.

J´ai profité d´un trou existant pour passer le câble vers le cofiot
[url]http://img.photobucket.com/albums/v712/Barracuda777/Beetbeast/Cables/P1030192.jpg[/url]

[/quotemsg]

Pour faire plus simple et diminuer la longueur du cable tu aurais pu le passer avec le cable (embrayage ou accelerateur)! :jap: (ps: je me suis aussi fait avoir :( )

[barracuda777]

[quotemsg=24219,36,13457]Salut Barrac'

Bon, ben c'est 'core du lourd, et pis y'a d'l'Eclipse, ça va frétiller d'la nouille :bounce:
merci de partager tout ça :hello: [/quotemsg]

Je viens d' acquérir un MB100 une des sources que j' ai toujours eu envie d' essayer et chaque fois un imprévu se présentai. J' ai hâte de le plugger pour l'écouter et faire un petit comparatif entre 8053-HX-D1-MB100
J'ai deja eu un 500 et un 700 1er génération et ca marchait fort, j'attends beaucoup de cette source et l'idée d'avoir 6 galettes a portées de main est plutôt alléchante :D

[quotemsg=24223,37,19327]

Pour faire plus simple et diminuer la longueur du cable tu aurais pu le passer avec le cable (embrayage ou accelerateur)! :jap: (ps: je me suis aussi fait avoir :( )
[/quotemsg]

C' est vrai, j' y avais d' ailleurs pense mais j'ai eu peur d' un mauvais joint et d'avoir des fuites par exemple. Apres je me suis dis que ca devrais pas etre aussi complique apres tout, erreur grave... :cry:

[Ludobrev]

[quotemsg=24230,38,15586]

C' est vrai, j' y avais d' ailleurs pense mais j'ai eu peur d' un mauvais joint et d'avoir des fuites par exemple. Apres je me suis dis que ca devrais pas etre aussi complique apres tout, erreur grave... :cry: [/quotemsg]

Bon courage alors! :pt1cable:

J'ai hâte de voir la suite! (ps: ça me motive!)

[michael2]

y'a pleins de truc qui m'interessent et m'interpellent dans ton install !

déjà le choix HP ... décalé j'aime !
le choix de proc + source ....100% en phase avec la philosophie

maintenant les interpellation à ma curiosité :
-systeme valet parking ? cékoitèsse ? un disjoncteur ?
-gainage de l'alim : c'est la photo ou c'est une tresse métal ?
-la pate dégueu : quelle densité approx? en si fine couche est-ce que finalement pour les endroits accessible un bon R99 serait pas plus efficace et moins cher ?

super bon projet.... bon courage !

[barracuda777]

Ludo: tu sais quoi faire.......... au boulot

Mika: salut coment vas tu?

Le gainage de l´alim est une tresse de nylon extra résistante de la marque Flexo, je te laisse le link ou tu peut la voir.
https://www.wirecare.com/products.asp?prodline=NH

Je ne connais pas la densité de la pâte dégueu, mais elle a des propriétés acoustiques absorbantes, tu peut également la voir sur la page http://www.secondskinaudio.com/
La couche n´est pas si fine que ça après tout, de l´ordre de 3 a 4 mm après 3 couches. Un excellent rendu pour les plastiques en tout cas et surtout sans grands efforts.

Pour le système "valet parking", c´est un interrupteur caché lorsque tu laisse ta caisse au garage par exemple ou bien tu vas a un endroit ou tu laisse ta voiture a une grosse nouille pour qu´il la gare. Tu tourne la clé, ou actionne un bitoniot quelque part et hop le système audio ne fonctionne plus. J´en avais marre que des zigomardeux touche a tout et risque d´endommager un système qui m´est cher (a tout point de vue.... eheheh)

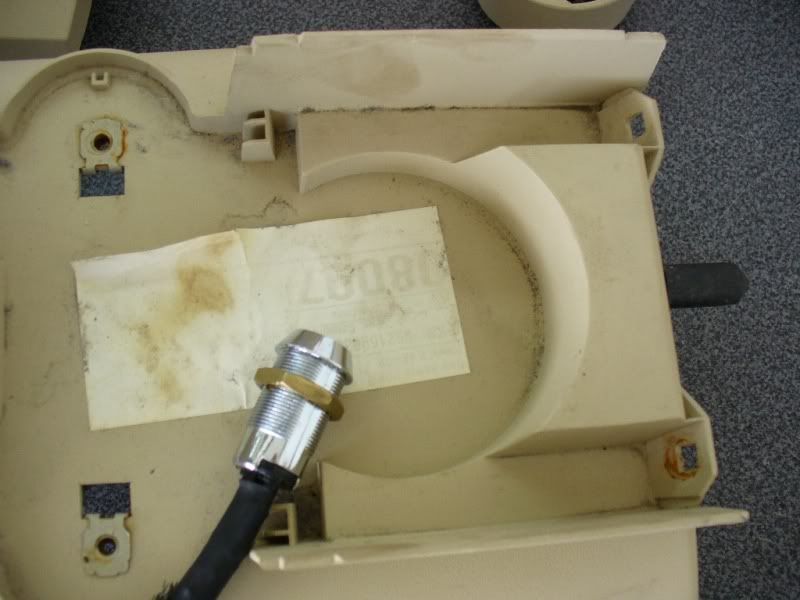

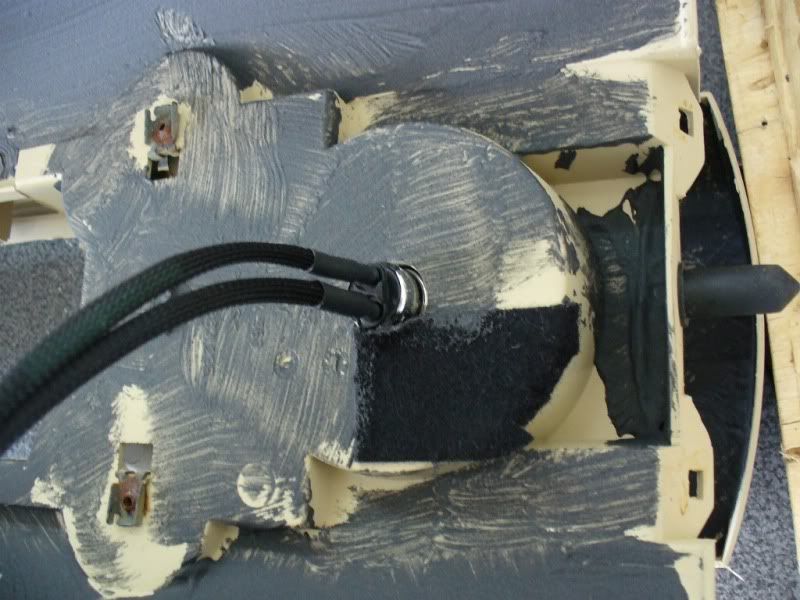

Voila des pics de l´instal et le type choisi. J´avais pensé a quelques de + sophistiqué genre empreinte digital ou code clavier, mais après réflexion je me suis dis qu´un simple interrupteur a clé faisait après tout le fonction recherché.
